popis systému TermoPlus 2,7m

Pre požiadavku presklenia lodžií a balkónov v jednej tabuli od podlahy k stropu (výška 2600-2700mm). Nemontuje sa teda NA madlo zábradlia, ale PRED madlo zábradlia na podlahu, pri pohľade z vnútra. Pre realizáciu deliacích stien v interieri, resp. zimných záhrad.

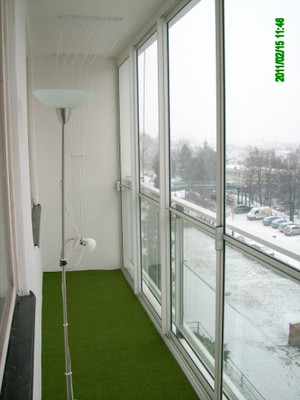

vnútorný pohľad

Princíp:

Konštrukcia pozostáva:

Z vrchnej koľajnice (HS2,HS3,HS4), ktorá sa montuje na strop lodžie.

Zo spodnej koľajnice s odtokom (BS3, BS4,výška 25mm), alebo z pochôdznej spodnej koľajnice (TS3, TS4 výška 10mm). Trojkoľaj alebo štvorkoľaj, montujú sa na podlahu.

Okenné krídlo má vodorovnýzvislý profil, ako aj priečnu výstuhu vo výške cca madla zábradlia. Krídlo je navzájom zoskrutkované, odvaľuje sa na spodnej koľajnici pomocou 4 ložiskových koliesok.

Výplň okenného rámu je kalené sklo hr. 4mm v hornej aj spodnej časti rámu. Je osadené v gumenom tesnení čiernej farby.

Medzi jednotlivými okennými krídlami je štetinové tesnenie, ktoré utesňuje pred zimou, vetrom, prachom.

Pri uzavretí zasklenia zuby vertikálnych profilov zapadnú do seba, čím sa zafixujú okenné tabule navzájom. Na obidvoch stranách  je osadené madlopoistkou, ktoré zabraňuje nežiaducemu otvoreniu z vonkajšej strany strany.

Systém TermoPlus pre výšky do 2700mm má prídavné zosilňujúce Jäcklové profily, na každú okennú tabuľu jednu, ktoré vystužujú okenné krídlo a zabraňujú jeho priehybu.

Systém je možné doplniť sieťkou proti hmyzu, ktorá je osadená v samostatnom ráme vo voľnej koľajnici.



Materiály:

Konštrukcia je z hliníka, povrchovej úpravy alebo strieborný elox, alebo komaxit štandardne na odtieň bielej, alebo ľubovoľný odtieň RAL.

Výplň je štandardne kalené sklo 4mm,  spodná časť okenného rámu môže byť riešená aj do polykarbonátových dosiek hr.10mm alebo 16mm odtieňov číra, opal, alebo bronz.

Tepelná izolácia :

Na tomto mieste by sme mohli uviesť množstvo číselných údajov ako napr. súčiniteľ prechodu tepla s rozmerom Watt na meter štvorcový krát Kelvin na mínus prvú. Veľkej väčšine užívateľov uvedené číslo by nepovedalo ni21.04. | 9,3°C-28,7°Cč. Uvádzame radšej výsledok dlhoročnej skúsenosti.

·         Zasklenie loggie rieši v prvom rade tepelnú pohodu a využiteľnosť loggie. Až následne doplnkovo vylepšuje tepelnú bilanciu  bytu. Zasklená loggia funguje ako tepelný kolektor. A je to výrazne rozdielne či na sklenenú plochu svieti slnko, alebo je pod mrakom.

·         V zimných mesiacoch, ak je pod mrakom, rozdiel teplôt medzi vonkajším prostredím a teplotou na loggii je cca 4-6°C. Ak svieti slnko priamo na sklenenú plochu, je rozdiel teplôt 6-10°C. Teplota v byte pri zatvorených dverách na loggiu sa zvýši cca o 1-2°C.

·         V skorých jarných dňoch (marec až máj) a rovnako v neskorých jesenných dňoch (až november) sa prejavujú výhody zasklenia najviac. V dňoch, keď je pod mrakom, je rozdiel teplôt 8-14°C. V slnečných dňoch je rozdiel teplôt 10-20°C.

·         V letných mesiacoch však môže dôjsť až k prehriatiu uzatvorených loggií. Teploty môžu za slnečného dňa vyskočiť až na 40-45°C.

Z uvedeného vyplýva : V zimných mesiacoch vám kvety nepomrznú, môžete držať niektoré druhy ovocia, potraviny. Na jar a na jeseň môžete v pohode posedieť na loggií aj v mesiacoch, keď ešte ľudia na ulici chodia teplo oblečení. V apríli aj novembri môžete mať v niektoré dni vypnuté kúrenie, pootvoriť dvierka z loggie a púšťať teplo do bytu. V lete však musíte zabezpečiť výrazné vetranie, alebo aj namontovať tieniace žalúzie.



Zvuková izolácia :

Odstup hluku je cca -40 dB. V praxi to znamená veľmi výrazne zníženie hluku. Napr. zasklená loggia na druhom poschodí orientovaná k výraznej doprave, (auta, električky), zníži hluk na temer poznateľnú úroveň. Škrípanie električiek v nočných hodinách temer nepočuť.

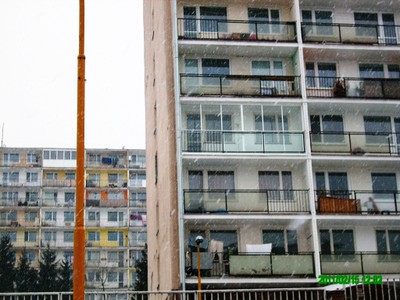

Meranie a monpohľad z ulicetáž:

Meranie je bezplatné a vykonáva sa laserovými prístrojmi. Merajú sa nielen 3-4 výšky a 3-4 dĺžky ale aj spád podlahy a sklon stropu. Pri výrazne krivej podlahe a stropu môže sa stať, že remeselné vyrovnávanie krivosti pri montáži je iné ako predpokladané počítané. Skutočné rozmery môžu byť iné ako počítané, súčasne rozmery kalených skiel sú nezmeniteľné.

V prípade väčších lodžií (4-6-8m) a výrazne krivých podláh a stropov prikračujeme k dvojfázovej montáži. V prvej fáze sa namontujú spodná a vrchná koľajnica do vodorovnej roviny, a potom sa zmerajú skutočné výškové rozmery. V druhej fáze sa objednajú resp. vyrobia okenné rámy podľa skutočných rozmerov.

Samotná doprava aj montáž však môžu byť problematické. Záleží na type vášho panelového domu. Je otázka či okenná tabuľa rozmerov cca 1m x 2,6m vojde do výťahu.  Je otázka aký máte typ schodišťa, koľko je na nich kvetinových truhlíkov , prekážok, či sa dá s tabuľou vykrútiť v zatáčke, na ktorom poschodí bývate, atď.

Pre prípady komplikovanej dopravy ešte alternatívne počítame aj s možnosťou dopravy okenných tabúľ v rozobratom stave a ich zmontovanie priamo na zákazke, teda alebo v byte zákazníka, alebo na chodbe, na terase. Vždy sa musí individuálne posudzovať.

Prevádzka a údržba:

Všetky okenné tabule sa pohybujú, môžu byť dorazené na ľavú alebo pravú stranu, alebo môžu byť vejárovite roztiahnuté v strednej časti lodžie. Tabule môžu byť aj úplne zasunuté na ľavú a pravú stranu, stredná časť je úplne otvorená.

Spodná koľajnica musí byť udržiavaná v čistote pre ľahkú a bezhlučnú prevádzku. Na umývanie hliníkových rámov postačujú bežné saponáty a bežné špongie, hubice.

Umývanie sklenených tabúľ je možné vysadením okenného rámu z koľajníc tak, že sa okenný rám zdvihne o cca 1 cm a spodná časť sa vysunie dovnútra. Sú k tomu potrebné 4 ruky, dvaja dospelí ľudia.

Prednosti .

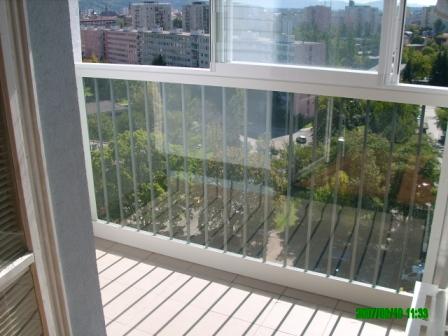

Efektný, estetický vzhľad.  Máme zákazníkov, ktorí si vyslovene nepriali mať zatesnenú spodnú časť lodžie (od madla k podlahe) polykarbonátovou doskou, či už čírou alebo opal bielou. Mali vyslovenú požiadavku sklenenej výplne, predovšetkým z dôvodu číreho, priehľadného dizajnu. Doteraz sme týchto zákazníkov riešili tak, že na madlo zábradlia sme samostatne montoval jeden z našich ponúkaných systémov a k existujúcemu zábradliu sme prikotvili samostatný rám z profilu GM32 resp. ExpB a do neho sa použila sklenená výplň Float 6mm. Takáto konštrukcia je pevná. Nepohyblivá. Pre zákazníkov ktorí majú takúto požiadavku (plne priehľadná spodná časť lodžie) je  ponuka systému TermPlus (vysoké) do výšky 2,7m výhodnejšia.

Vetranie: Systém TermPlus (vysoké) výrazne lepšie prevzdušňuje, vetrá nielen samotnú lodžiu ale aj samotný byt. Pohybuje sa celá vysoká tabuľa a odsúva sa aj na miestach, kde v iných riešeniach je pevný polykarbonát. Vzduch cirkuluje po celej ploche, nie iba v polovičnom profile.

Cena : Riešenie zasklenia v jednej okennej tabuli od podlahy k stropu s čírou výplňou s kaleným sklom teda systém TermPlus (vysoké) je LACNEJŠIE ako tenkorámový systém montovaný na zábradlie plus sklenená výplň v spodnej časti lodžie uložená v hliníkovom ráme.

Nevýhody :

Umývanie : je efektné a bezpečné, pokiaľ ho vykonávajú dve dospelé osoby,(4 ruky). Jedna osoba vysadenie mechaniky z rámu zvládne až po dlhšej praxi.

Strata na hĺbke lodžie: Ak sa spodná sklenená výplň namontuje do AL rámu, tento má hrúbku 50mm. Teda hĺbka takto zatesnenej lodžie sa zúži o 5 cm. Ak sa použije systém TermPlus (vysoké) spodná koľajnica systému sa nemontuje NA madlo zábradlia ale PRED madlo zábrádlia na podlahu, táto pre 3d systém je široká 75mm, pre 4d systém 110mm. Teda zaberie väčšiu hĺbku lodžie o 2,5cm resp. o 6 cm.

Kompatibilita a inými systémami:

Názor Útvaru hlavného architekta mesta Košice je, že systémy Expodul, GLASA®, a ich modifikácie TermoPlus sú navzájom kompatibilné, pokiaľ sa dodrží rovnaká farebnosť a rovnaké rozloženie počtu dielcov na danú šírku lodžie.

Ďalšie možnosti použitia.

Systém TermoPlus (vysoké) sa môže použiť aj ako deliaca stena v interiéri, prípadne aj s nízkou spodnou koľajnicou (TS3, TS4, vysoké 10mm ), alebo na presklenie veránd a terás s maximálnou výškou do 2,70 a v dĺžke steny bez zvislej pomocnej konštrukcie alebo stĺpa  do 8m.
