popis systému TermoPlus 1,5m

Princíp:

Konštrukcia pozostáva:

Z vrchnej koľajnice (HS2,HS3,HS4), ktorá sa montuje na strop lodžie.

Zo spodnej koľajnice s odtokom (BS3, BS4,výška 25mm), Trojkoľaj alebo štvorkoľaj, montujú sa na madlo zábradlia.

Okenné krídlo má vodorovný a zvislý profil. Krídlo je navzájom zoskrutkované, odvaľuje sa na spodnej koľajnici pomocou 2 ložiskových koliesok.

Výplň okenného rámu je float sklo hr. 4mm.  Je osadené v gumenom tesnení čiernej farby.

Medzi jednotlivými okennými krídlami je štetinové tesnenie, ktoré utesňuje pred zimou, vetrom, prachom.

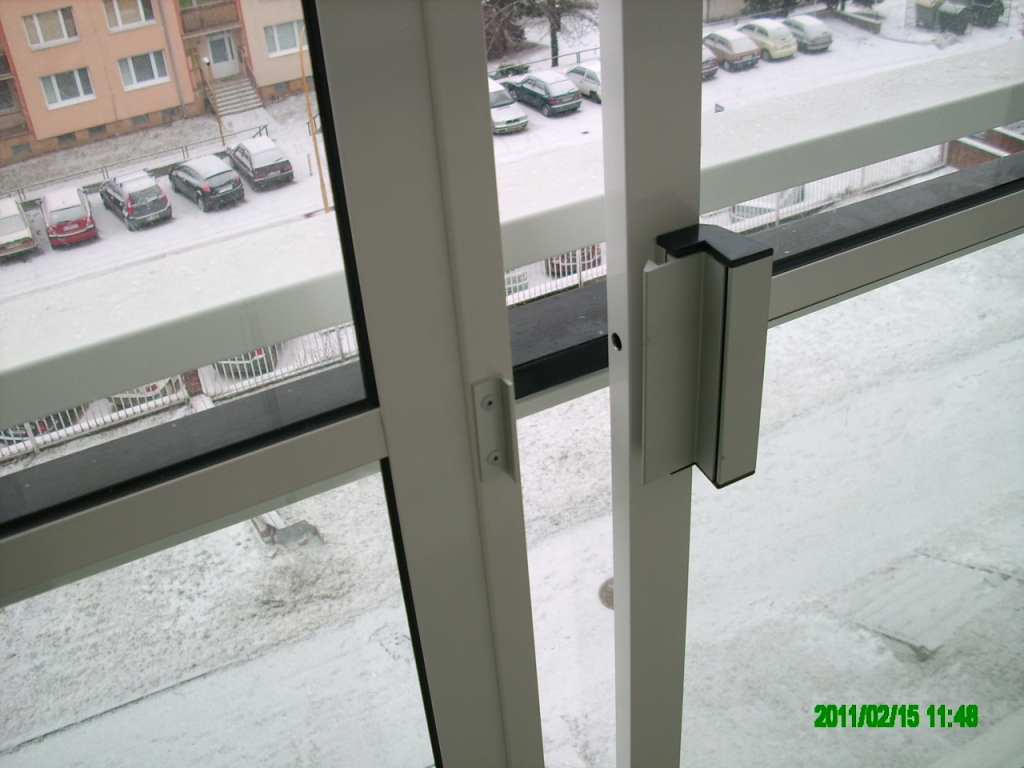

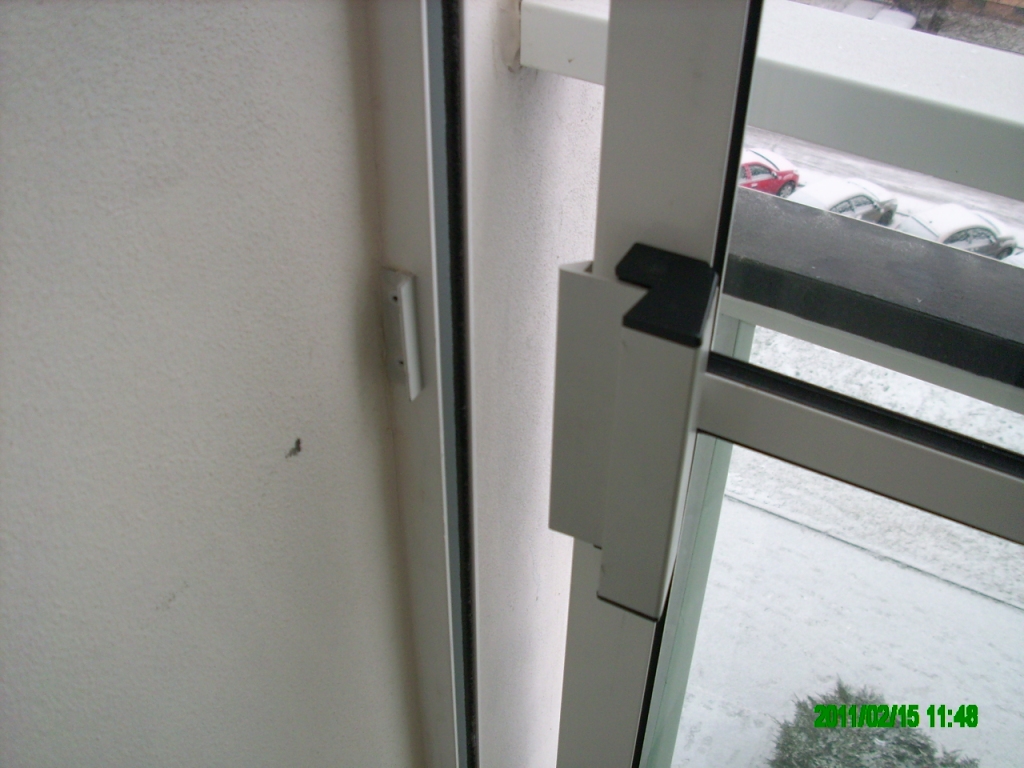

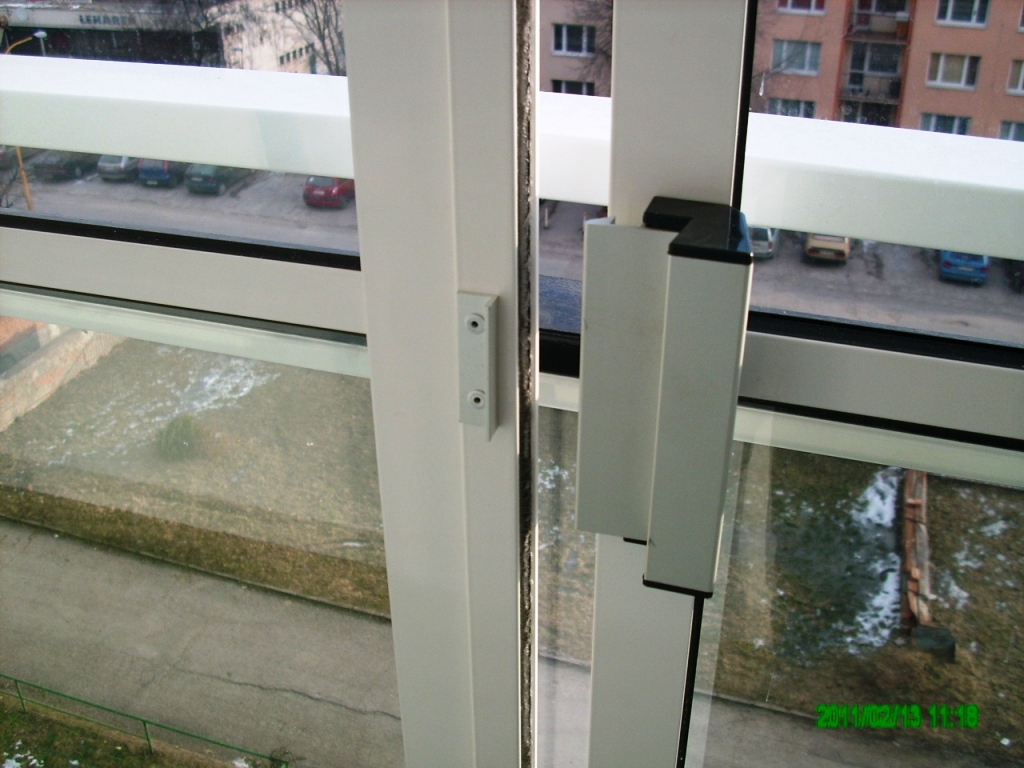

Pri uzavretí zasklenia zuby vertikálnych profilov zapadnú do seba, čím sa zafixujú okenné tabule navzájom. Na obidvoch stranách  je osadené madlo s poistkou, ktoré zabraňuje nežiaducemu otvoreniu z vonkajšej strany strany.

Systém je možné doplniť sieťkou proti hmyzu, ktorá je osadená v samostatnom ráme vo voľnej koľajnici.

Materiály:

Konštrukcia je z hliníka, povrchovej úpravy alebo strieborný elox, alebo komaxit štandardne na odtieň bielej, alebo ľubovoľný odtieň RAL.

Výplň je štandardne float sklo 4mm. Môže byť použité aj dvojsklo v skladbe 4+8+4 mm, s voliteľným koeficientom Ug (W/m2.K), podľa ponuky sklenárských firiem.

Tepelná izolácia :

Na tomto mieste by sme mohli uviesť množstvo číselných údajov ako napr. súčiniteľ prechodu tepla s rozmerom Watt na meter štvorcový krát Kelvin na mínus prvú. Veľkej väčšine užívateľov uvedené číslo by nepovedalo nič. Uvádzame radšej výsledok dlhoročnej skúsenosti.

·         Zasklenie loggie rieši v prvom rade tepelnú pohodu a využiteľnosť loggie. Až následne doplnkovo vylepšuje tepelnú bilanciu  bytu. Zasklená loggia funguje ako tepelný kolektor. A je to výrazne rozdielne či na sklenenú plochu svieti slnko, alebo je pod mrakom.

·         V zimných mesiacoch, ak je pod mrakom, rozdiel teplôt medzi vonkajším prostredím a teplotou na loggii je cca 4-6°C. Ak svieti slnko priamo na sklenenú plochu, je rozdiel teplôt 6-10°C. Teplota v byte pri zatvorených dverách na loggiu sa zvýši cca o 1-2°C.

·         V skorých jarných dňoch (marec až máj) a rovnako v neskorých jesenných dňoch (až november) sa prejavujú výhody zasklenia najviac. V dňoch, keď je pod mrakom, je rozdiel teplôt 8-14°C. V slnečných dňoch je rozdiel teplôt 10-20°C.

·         V letných mesiacoch však môže dôjsť až k prehriatiu uzatvorených loggií. Teploty môžu za slnečného dňa vyskočiť až na 40-45°C.

Z uvedeného vyplýva : V zimných mesiacoch vám kvety nepomrznú, môžete držať niektoré druhy ovocia, potraviny. Na jar a na jeseň môžete v pohode posedieť na loggií aj v mesiacoch, keď ešte ľudia na ulici chodia teplo oblečení. V apríli aj novembri môžete mať v niektoré dni vypnuté kúrenie, pootvoriť dvierka z loggie a púšťať teplo do bytu. V lete však musíte zabezpečiť výrazné vetranie, alebo aj namontovať tieniace žalúzie.

Zvuková izolácia :

Odstup hluku je cca -40 dB. V praxi to znamená veľmi výrazne zníženie hluku. Napr. zasklená loggia na druhom poschodí orientovaná k výraznej doprave, (auta, električky), zníži hluk na temer poznateľnú úroveň. Škrípanie električiek v nočných hodinách temer nepočuť.

Meranie a montáž:

Meranie je bezplatné a vykonáva sa laserovými prístrojmi. Merajú sa nielen 3-4 výšky a 3-4 dĺžky ale aj sklon zábradlia a sklon stropu. Meranie trvá cca 30 minút. Vypisovanie zmluvy a tlačív oznamovacej povinnosti trvajú cca 40 minút.

Montáž u zákazníka trvá cca 1 pracovný deň, v prípade nepredvídaných situácií (odpadne kus betónu, atď.) pokračujeme na ďaľší deň. Deň montáže navrhujeme zákazníkovi v predstihu 3 dní. Výroba mechaniky, skiel a predmontáž v dielni trvá cca 2-3 týždne.

Prevádzka a údržba:

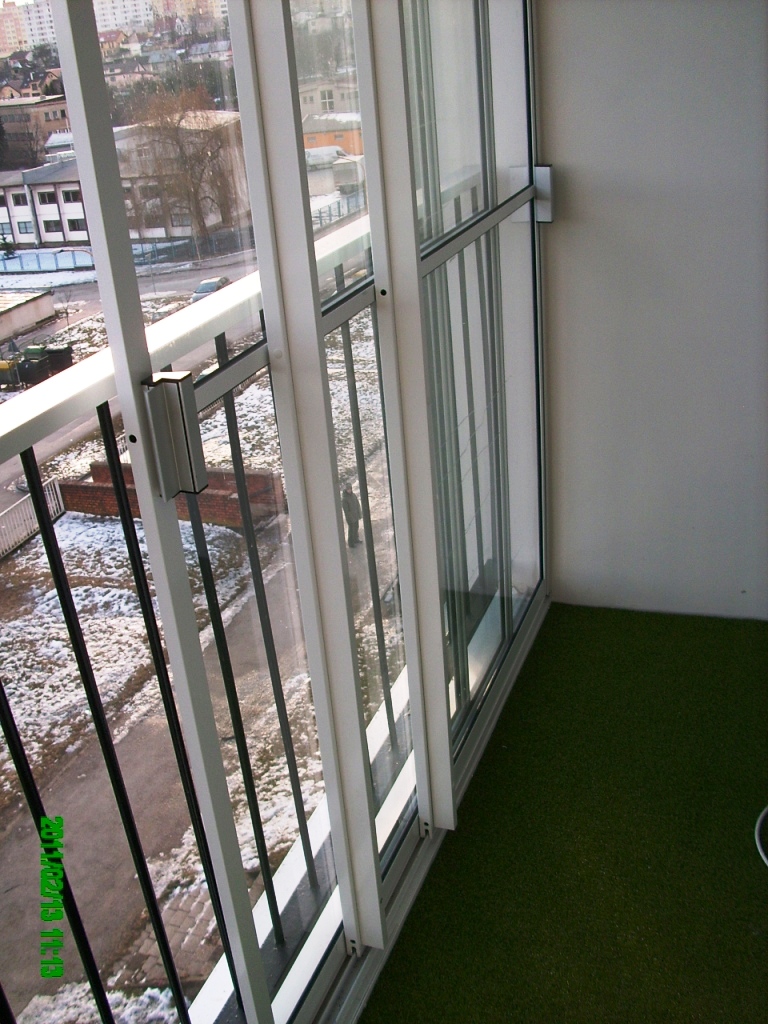

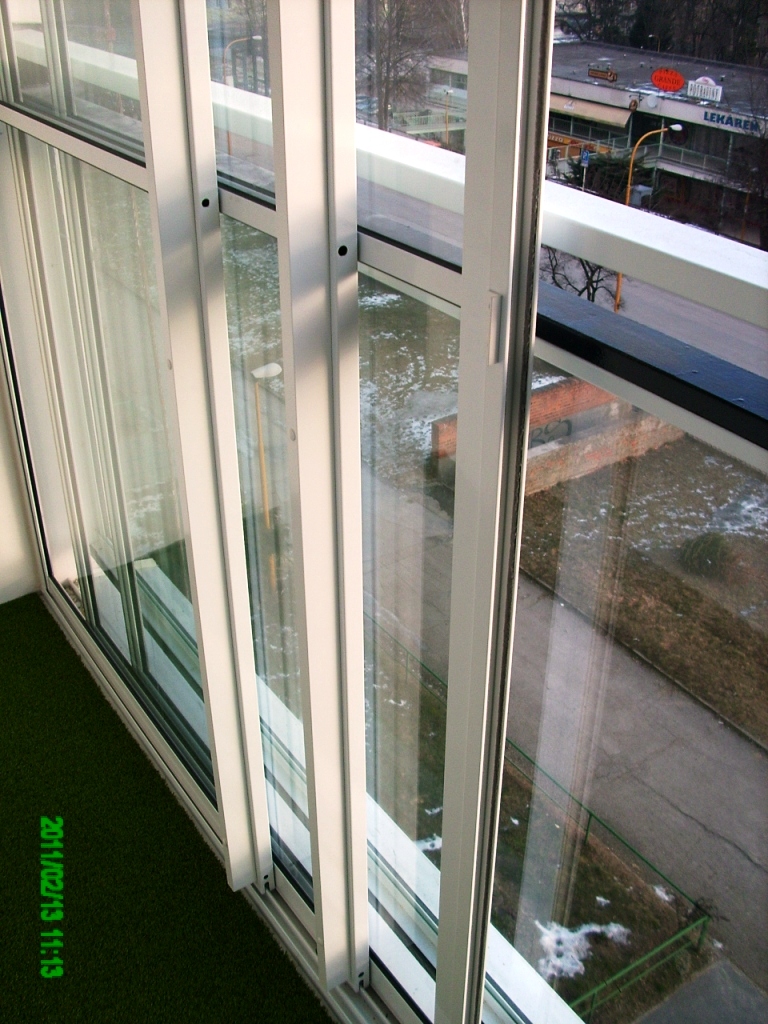

Všetky okenné tabule sa pohybujú, môžu byť dorazené na ľavú alebo pravú stranu, alebo môžu byť vejárovite roztiahnuté v strednej časti lodžie. Tabule môžu byť aj úplne zasunuté na ľavú a pravú stranu, stredná časť je úplne otvorená.

Spodná koľajnica musí byť udržiavaná v čistote pre ľahkú a bezhlučnú prevádzku. Na umývanie hliníkových rámov postačujú bežné saponáty a bežné špongie, hubice.

Umývanie sklenených tabúľ je možné vysadením okenného rámu z koľajníc tak, že sa okenný rám zdvihne o cca 1 cm a spodná časť sa vysunie dovnútra. Sú k tomu potrebné 4 ruky, dvaja dospelí ľudia.

Prednosti .

Prednosťou je presné posúvanie a zatváranie, pevnosť, spoľahlivosť. Tabule skiel sa pohybujú ľahko. Celkový dojem je elegancia a funkčnosť.  Hrubšie okenné rámy (T+:55mm a 40mm ; Glasa 50mm a 30mm) dávajú vyššiu pevnosť konštrukcie.

Tento systém umožňuje aj osadenie izolačných dvojskiel, čím sa dosahuje nízka hodnota súčiniteľa prechodu tepla (k), podobne ako pri plastových oknách s dvojsklom. Krajné okenné krídla sa dajú uzamknúť cylindrickým zámkom, čím sa zvyšuje ochrana proti vniknutiu.

Nevýhody :

Nevýhodou oproti bezrámovým systémom je pohľad cez  mierne hrubšie zvislé okenné rámy. Umývanie okenných rámov v ktorých je osadené dvojsklo má váhu cca 19-20 kg a vyberanie z koľajníc vyžaduje 4 ruky dvoch dospelých ľudí.

Kompatibilita a inými systémami:

Názor Útvaru hlavného architekta mesta Košice je, že systémy Expodul, GLASA^®, a ich modifikácie TermoPlus sú navzájom kompatibilné, pokiaľ sa dodrží rovnaká farebnosť a rovnaké rozloženie počtu dielcov na danú šírku lodžie.
